力士樂（Rexroth）A10VO28恒壓泵，也是斜盤式軸向柱塞變量泵。在混凝土輸送設備的分配油路中應用較廣，其自帶的壓力控制閥設定壓力為16MPa。當系統壓力達到設定壓力時，泵保持 設定壓力不變，但油泵排量減小，僅供給執行元件所需流量。當系統未達到設定壓力時，泵以最大流量供給給執行元件。

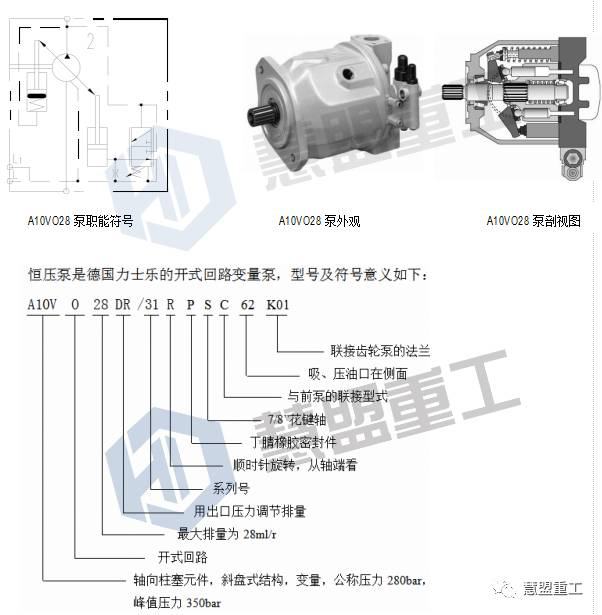

1．恒壓泵型號及外觀、剖視圖
2．恒壓泵工作原理
采用恒壓泵的目的，一是為了適應擺動油缸工作壓力的要求，二是為了節約能量。

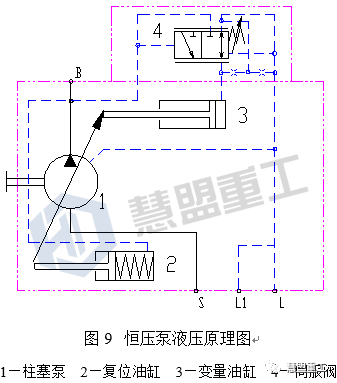

圖9為恒壓泵的液壓原理圖。
當泵出口壓力低于設定壓力時，斜盤在復位油缸2帶動下以最大排量工作；當泵出口壓力達到并略大于設定壓力時，伺服閥4閥芯移動并在閥芯與閥體之間形成開口，液壓油經開口流入變量油缸3，控制活塞使斜盤傾角減小，排量減小，直至變量油缸和復位油缸的力矩平衡為止，斜盤傾角穩定在新位置上。由于復位油缸里上的彈簧剛度較小，所以，泵出口壓力只增加很小（超過設定壓力時），就可以將液壓泵的排量降為維持該壓力所需的最小流量，因此，該液壓泵是由出口壓力控制的恒壓泵。
恒壓泵的出口壓力可以通過伺服閥后部的調壓彈簧設定。
下圖是恒壓泵的靜態特性曲線。
恒壓泵壓力調節范圍為20~280bar，由于泵的內部泄漏量隨壓力升高而增加，故曲線上部隨壓力升高而略向下傾斜。
3．恒壓泵的工作要求
（1）液壓油要求
本液壓泵要求使用礦油型液壓油，液壓泵工作時的油液黏度推薦為16~36 mm2/s。推薦按圖5進行黏度選擇，即當工作油溫為50℃時，液壓油的黏度應該選擇46號。當工作油溫為60℃時，液壓油的黏度應該選擇68號。
對液壓油粘溫特性限制如下：當油溫較高時（最高+90℃），運動黏度平均值不得小于10mm2/s；當油溫較低時（最低-25℃），運動黏度平均值不得大于1000mm2/s。
（2）各油口工作壓力范圍：
吸油壓力：絕對壓力≥0.8bar，也就是真空度≤0.2 bar。
殼體壓力：L、L1油口為泄油口，允許泄油壓力最多比吸油壓力高0.5 bar，但絕對壓力不能超過2 bar。
安裝后，應保證總有一個泄油口朝上，這樣可以排掉殼體里的空氣，保證運動零件之間都有潤滑油膜，防止出現燒泵現象。
（3）液壓油清潔度
按NAS 1638標準，要達到9級。
按ISO4406標準，要達到18/15。
4．恒壓泵的壓力調節
恒壓泵的壓力調節閥安裝位置如圖11所示。調壓時先擰下壓差調節閥護帽，再旋動壓差調節螺釘，直至泵出口壓力達到規定要求，裝好護帽，調節完畢。
在泵車上調節恒壓泵設定壓力之前，用擺缸憋壓的方式，先將裝在主閥塊上的溢流閥壓力調到190bar，然后再調節恒壓泵設定壓力，直至壓力表顯示工作壓力略小于190bar即可。
如果不調節恒壓泵設定壓力，雖然回路的溢流閥會限定工作壓力不會超過190bar，但是恒壓泵在任何情況總是工作在最大排量下，消耗的功率總是處于最大狀態，因此達不到節能的目的。
