定義：是液壓系統的一種執行元件，它將液壓泵提供的液體壓力能轉變?yōu)檩敵鲚S的機械能（扭矩和轉速）
一、液壓馬達的結構特點和分類
分類：
l 齒輪式液壓馬達
l 葉片式
l 柱塞式：徑向與軸向
特點：
1. 液壓馬達應能正反轉運行，結構上具有對稱性；
2. 液壓泵必須有自吸能力，液壓馬達沒有要求；
3. 液壓馬達對轉速范圍大，最低轉速有要求，采用滾動軸承或靜壓滑動軸承；
4. 液壓馬達對吸液口及排液口的形狀無要求，液壓泵吸液口比排液口大；
5. 液壓馬達有內泄油口
二、齒輪式液壓馬達
特點：輸入壓力不高，輸出扭矩較小，
扭矩和轉速的脈動性
應用：高轉速、小扭矩的場合
三、液壓馬達與液壓泵的區別：
1）液壓馬達可正轉也可反轉：
2）液壓泵要求有自吸能力，馬達無要求；
3）液壓馬達轉速范圍大，有最低轉速要求；
4）液壓泵的吸液口大，排液口小，馬達無區分，馬達有獨立的內泄油口
四、泵車液壓執行元件有：攪拌馬達、回轉馬達、冷卻馬達、水泵馬達、主液壓缸、擺動油缸、支腿油缸、臂架油缸。

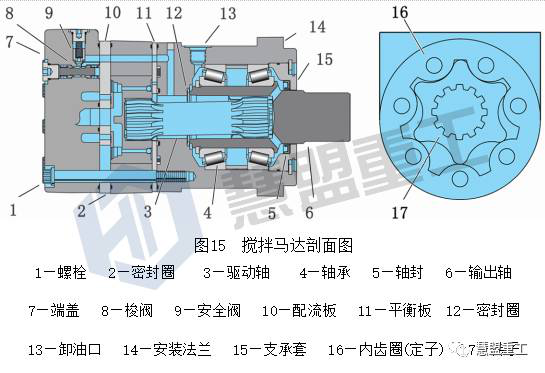

（一）、攪拌馬達
泵車上的攪拌馬達是一個伊頓公司的擺線馬達，由于排量大，故可以提供較低的轉速和較大的扭矩。
1.馬達參數
型號：J6K-985 620-2107。
結構形式：端面配流式擺線馬達。
排量：985ml/r。
額定工作壓力：31MPa。
泄漏油口最高壓力：0.6MPa。
額定轉速：153rpm。
額定扭矩：1686Nm。
安裝法蘭：方形，止口φ127。
軸伸形式：花鍵。
進出油口：英制螺紋，進出油口G1”，泄油口G1/4”。
旋轉方向：雙向。
2. 工作原理
轉子在定子內每公轉一圈，轉子本身便自轉過一個齒，如果轉子有z個齒，便需要公轉z圈，轉子才能轉一圈。轉子通過驅動軸帶動輸出軸轉動，向負載提供運動和動力。
如果齒輪泵轉速為2500rpm，排量為16ml/r，齒輪泵和馬達容積效率均取0.86，則攪拌馬達轉速為：
n=2500×16×0.86×0.86/985=30 rpm
3. 工作要求
油液溫度范圍：-25~+80℃
環境溫度范圍：-25~+60℃
油液粘度范圍：10~300mm2/s
允許啟動粘度：1000mm2/s
推薦油液清潔度等級：NAS 1638的9級
（二）、回轉馬達
1. 馬達參數
型號：DANFOSS OMR 160
結構形式：軸配流式擺線馬達。
排量：160ml/r。
額定工作壓力：20MPa。
泄漏油口最高壓力：0.6MPa。
額定轉速：480rpm。
額定扭矩：455Nm。
軸伸形式：花鍵。
進出油口：英制螺紋，進出油口G1/2”，泄油口G1/4”。
旋轉方向：雙向。
2. 工作原理（同攪拌馬達）
2. 工作要求（同攪拌馬達）
