泵車哈威多路閥介紹
泵車哈威多路閥在結構上有兩種形式，一種是PSL，與定量臂架泵配合使用；另一種是PSV，與變量臂架泵配合使用。兩者在結構上有所不同，PSL的多了一個三通流量控制閥。
慧講堂：泵車哈威PSL多路閥拆裝及原理

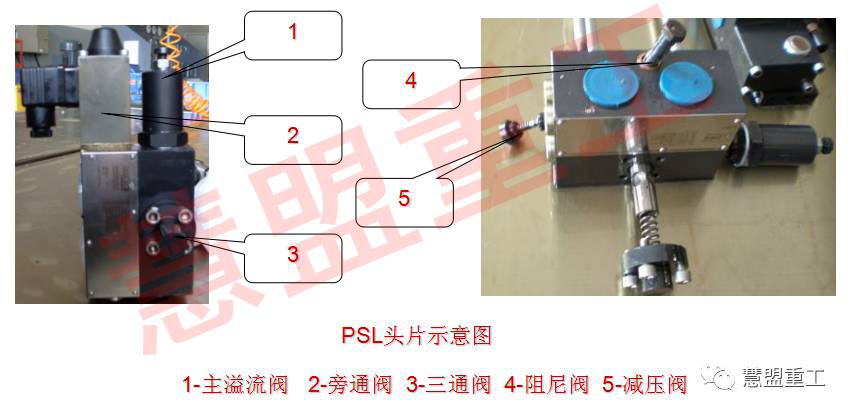

PSL多路閥頭片各元部件如下頁所示，其作用如下：
1、主溢流閥：在整個臂架多路閥中，起到安全閥的作用，注意主溢流閥調節壓力應該比二次限壓閥調整壓力高，防止主溢流閥經常性的溢流從而使油溫急劇升高；
2、旁通閥：得電多路閥工作，不得電直接通過該閥回油箱；
3、三通閥：由溢流閥和節流閥并聯組成，起到節流調速,緩沖減振等作用（PSV中無此閥）;
4、阻尼閥：在系統中，對LS口反饋的油壓起到緩沖的作用；
5、減壓閥：為電比例閥能推動每片閥芯提供了內部控制油壓。
2
三通流量控制閥工作原理及在多路閥中的作用
1、三通流量閥的工作原理
①三通流量閥由溢流閥與節流閥并聯而成，由于其有一個進口，兩個出口，所以稱為三通閥。
②通過溢流閥保持節流口兩端的壓差恒定，其值為溢流閥中的彈簧力；
③所控流量只取決于節流口開口面積大小，不受負載影響，多余流量由T口分流回油箱。
2、三通流量閥在PSL中的應用
第三塊工作壓力為100bar，通過ls口反饋，到梭閥進行比較，然后反饋到三通流量閥，三通閥彈簧力為9bar，從而三通閥進口壓力與負載的關系為：P=100+9=109bar，PLS閥與定量泵配合使用，多余流量通過三通閥T口回油。
3、三通流量閥的作用
①卸荷系統總流量
②控制每片閥的流量
③建立系統所需的壓力
④具有一定的減震作用
第二片多路閥的拆裝步驟及工作原理1
第二片多路閥介紹
在拆裝實驗中，對PSL（PSV）多路閥第二片進行了拆裝，下面將介紹拆裝步驟及相關元部件工作原理。示意圖如下頁所示：
多路閥第2片基本參數：
A口排量：40
B口排量：25
A口二次限壓：250
B口二次限壓：250
2
拆除步驟及其原理
1、拆除電磁閥線圈并取掉比例減壓閥閥芯
作用：電磁線圈得電，通過導通內部控制油來控制（推動）手柄（滑閥閥芯）的上下運動
2、拆除閥芯彈簧罩及彈簧
3、拆除比例減壓閥閥座及比例減壓閥原理
4、拆除多路閥閥芯
注意事項：閥芯有兩種結構，如下圖所示：
5、拆除二次限壓閥
6、拆卸二通閥及二通閥的原理
二通閥組成：減壓閥和節流閥串聯;
原理：靠定差減壓閥來保持節流口兩端的壓差恒定;
適用：對負載變化大，運動穩定性高的場合;在這里可以起到壓力補償?shù)淖饔茫?/span>

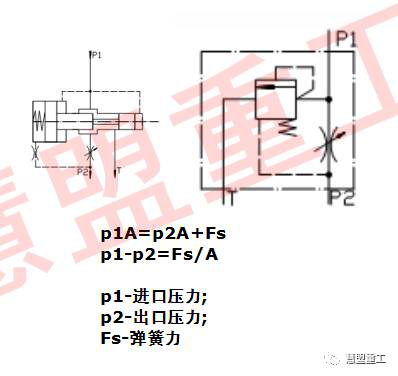

二通流量閥的工作原理
二通閥的作用
平衡多片閥之間的壓力，確保多個執行元件同時動作！
7、拆卸LS反饋油口堵頭
8、梭閥的拆除

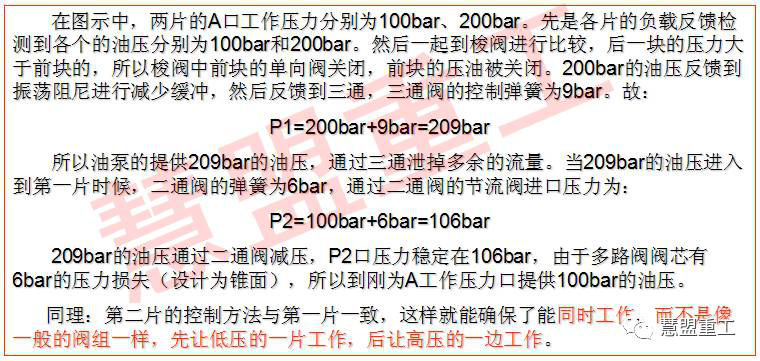

上述便對第二塊進行拆卸，裝配則按照相反的順序進行即可。下面將結合三通流量閥、二通閥、梭閥等進行綜合分析PSL多路閥的控制原理。如下圖所示
